控制模式集中監控 -
主要元件疊包機、整形機、穿劍打帶機、繞模機、復稱臺、貼標機等自動化設備 -
設備精度自動化程度高、滿足電池正極材料工藝要求、使用新能源行業專用器件 -
提供服務設計、制造、安裝、調試 -
應用領域三元前驅體、磷酸鐵前驅體、三元正極材料、磷酸鐵正極材料噸包自動包裝
自動包裝線
Non standard automation
鋰電池正極材料自動打包線
產品介紹
包裝機、自動打托線、AGV等設備，結合MES、AMS等系統，實現包裝自動化
正極材料是鋰電池的重要原料之一，目前以三元材料、磷酸鐵鋰材料為主，其成品一般采用噸包形式。我公司根據該行業的工藝要求，定制了自動化的包裝線和打包線，并結合AGV技術，完成自動復稱、封口、打托、繞膜、貼標出入庫，并通過采用新能源行業專用元器件和特定工藝，避免被銅鐵鋅等金屬材料二次污染。
三元前驅體材料的包裝工藝流程主要包括：
1、噸包包裝線（噸包取樣、包裝、夯實、抽真空、復稱、封口）
2、自動打托線（上托盤、附底膜、疊包、整型、打包、繞膜、貼標等）
3、通過AGV實現以上工序之間以及出入庫的自動化轉運。
方案圖

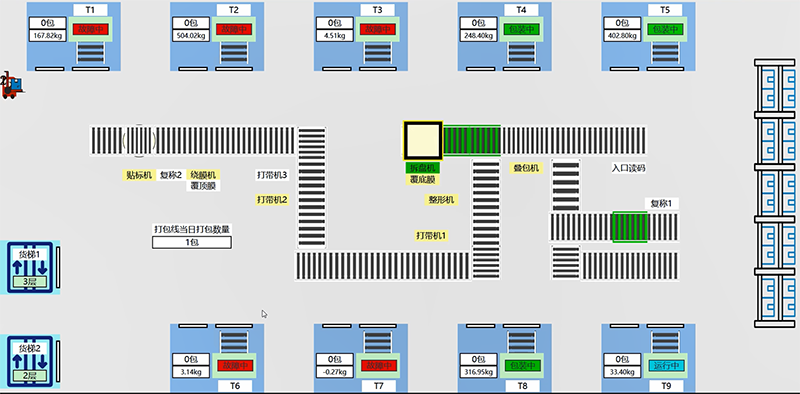

我公司開發了自動打包線WCS和WMS軟件，結合以上產線設備，實現整個包裝工序的自動化、信息化。還能針對客戶現場具體條件，提供定制化方案。
核心設備1：疊包機
噸袋重量：小于等于1000Kg
電源：380V 50Hz
使用氣源：6.0 Kg/cm2
輸送方式：輥筒輸送
額定載荷：≤1000Kg（20%余量）
包裝效率：20托/小時
產品尺寸：3002*4000*4200
核心設備2：整形機
整機重量 1980 Kg
整機功率 3.5 Kw
臺面高度 700mm
電源電壓 380 V / 50Hz
工作效率 25托/小時
托盤尺寸 長1100mm*寬1100*高350-1700mm（五面整形）
產品重量 700Kg（含托盤）
產品尺寸：2965*2925*5098
適用電源：380V, 50Hz, 3Ph
適用氣壓：0.5--0.7MPa
核心設備3：穿劍打包機
單根捆扎時間：25秒
機頭拉緊力：最大2500N
焊接模塊重量：20Kg
送帶/拉緊模塊重量：21Kg
接口粘合長度：32mm
送帶/拉緊速度：3m/s
機頭水平架移動速度：約200mm/s
機頭靠向貨物行程：最大400mm
做扣方式：適用于塑料帶的摩擦焊接
托盤尺寸：L1100mm*W1100mm*H150m
捆扎帶導向行程:最大 400 mm
帶盤車:與設備分離，有儲帶裝置
整機重量：約 800 Kg
模塊化設計，10分鐘完成離線維修
核心設備4：繞膜機（含頂膜）
整機重量：1700 Kg
整機功率 ：3.2 Kw
電源電壓：380 V / 50Hz
搖臂速度：18轉/分鐘
工作效率：20托/小時
適用薄膜：18～25 μ預拉型機用纏繞膜
托盤尺寸：長1100X寬1100X高150mm
裹包尺寸：長1100mm*寬1100mm*高700-1700mm
輸送高度：700mm
產品尺寸：4000*1936*3533
核心設備5：稱重復稱
采用C10高精度傳感器，復稱精度達到正負100克。
核心設備6：打碼貼標機
根據噸包信息自動生成信息碼，在線打碼，自動貼碼。

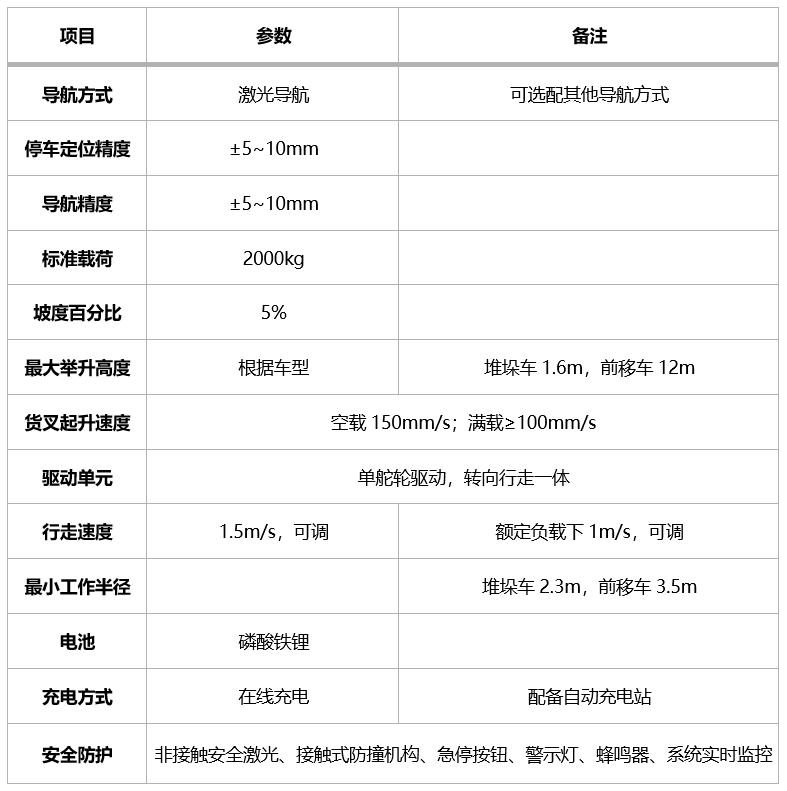

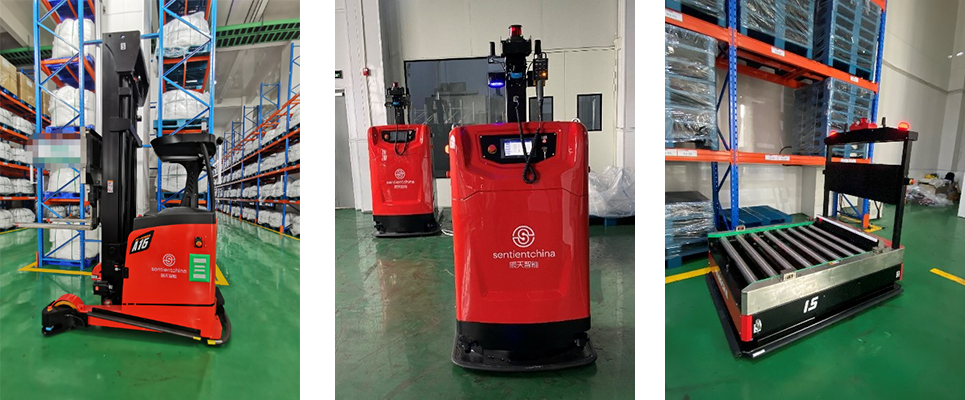

核心設備7：AGV
